Impianto antincendio con monitori fissi telecomandati per tunnel stradali e ferroviari.

Il sistema Tunnel Jet per gallerie stradali e ferroviarie discende dalla tecnologia utilizzata per la protezione di insediamenti ad alto rischio di incendio come raffinerie, darsene porti petroli ed hangar aeroportuali.

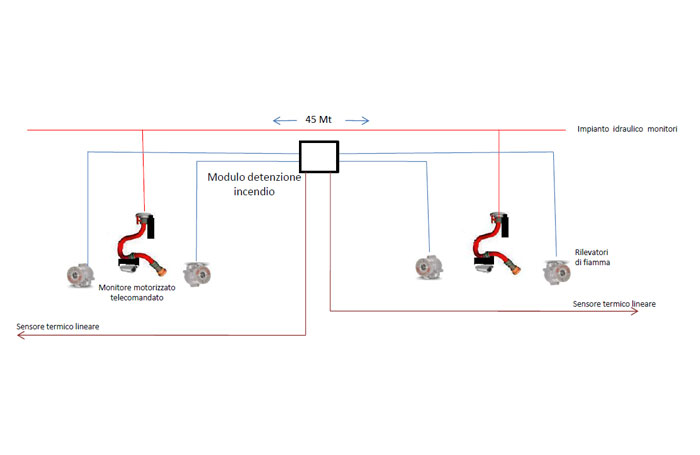

In caso di incendio in un tratto compreso tra due monitori ( 45 metri) vanno in allarme il cavo termosensibile ed i rivelatori IR. La centrale antincendio registra l'evento e lo comunica all'unità logica del quadro GeC che lo trasmette alla sala operativa remota SCR. A questo punto si avvia la procedura di spegnimento:
- I monitor a monte e a valle dell'incendio si orientano in direzione del fuoco
- Le telecamere di ciascun monitore riprendono le immagini e le trasmettono alla SCR.
- L'unit� logica della sala controllo SCR comanda l�avviamento delle pompe antincendio e l�apertura delle valvole idrauliche motorizzate dei due monitor a monte e a valle del fuoco
- L'�'unit� logica invia un segnale di allarme a un operatore remoto

Controllo remoto

Un operatore abilitato ed addestrato pu�:
- manovrare i monitori dalla sala controllo SCR
- oppure pu� manovrare direttamente i due monitori con un telecomando a marsupio a una distanza non superiore a 300 mt dal fuoco.
Opzionale: il sistema pu� essere controllato da un sito remoto diverso da SCR tramite una linea HDSL

Caratteristiche apparecchiature

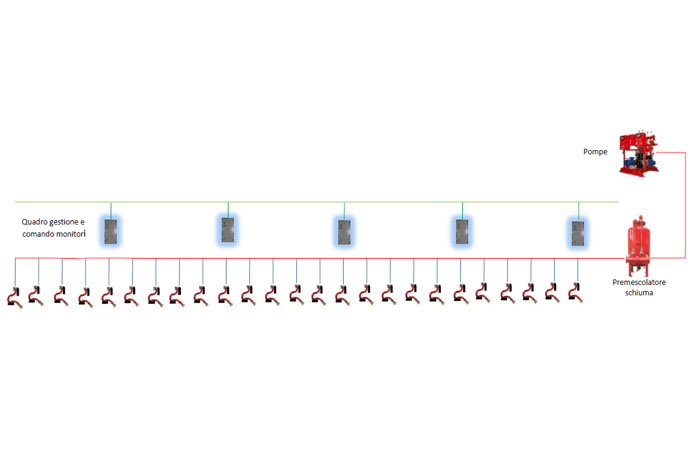

Sala controllo remota SCR

- i server dati (principale e di riserva)
- il processore logico principale
- gruppo di continuit� per le unit� logiche
- distribuzione di potenza e segnale in galleria con interruttori magnetotermici quadro di comando e interfaccia operatore con display virtuale per il comando monitori.

Monitori

elettrico da 2 1/2"" con attuatori indipendenti per rotazione, alzo e comando del bocchello getto pieno / getto frazionato, portata 1000lt./min. - valvola a farfalla intercettazione flusso 2 1/2"", con attuatore elettrico.- sistema di raffreddamento automatico, completo di ugelli e elettrovalvola indipendente per protezione stazione monitore anche quando questo non sta erogando.- modulo detenzione incendio.

Quadri elettrici GeC

quadro elettrico di comando e controllo monitori in galleria per potenza e segnale, per il comando di 5 stazioni monitori.

Software applicativo personalizzato di gestione del sistema automatico di spegnimento incendi

Software applicativo personalizzato di gestione del sistema automatico di spegnimento incendi con monitori telecomandati:
- per la gestione di tutte le unit� distribuite in galleria e di quelle centralizzate nella sala di controllo locale
- comprensivo di licenza per tutti i software di base installati in tutte le unit� del sistema
- con visualizzazione grafica personalizzata della galleria e ottimizzazione delle funzioni di spegnimento in funzione delle caratteristiche geometriche della galleria stessa.

Se vuoi visualizzare le schede di questo prodotto, inviare una email a info@pdefsrl.com
